工程案例
八层各自旋转，组成一个会变的品牌地标

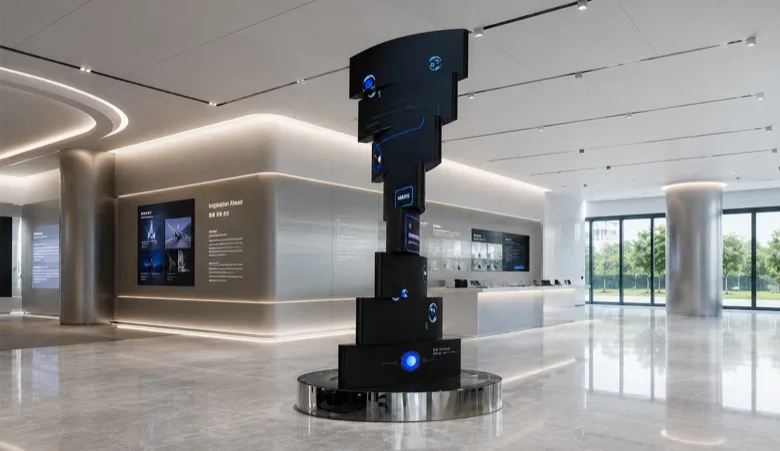

头部手机品牌园区 · 八层旋转塔
为某头部手机品牌园区做的双面弧形旋转 LED 塔 —— 八层各自独立驱动，能摆出造型，不只是转圈。
项目概览
- 交付时间
- 2025 年 10 月
- 地点
- 中国 东莞
- 场地
- 企业园区大堂
- 系统
- 室内旋转 LED 塔
- 层数
- 8 层，逐层独立驱动
- 层形态
- 双面弧形
- 运动
- 各层独立旋转，可编排序列
要求：既是屏，也是一件雕塑
企业园区大堂不好放屏。人从几个方向走过来，是路过而不是坐下来看，而且不放画面的时候这个东西也一直在那儿被看着。一块平的 LED 墙能解决内容问题，但它解决不了「不亮的时候是什么」这个问题。
这个项目要的是：静止时读起来是个设计过的物件，动起来才是屏。这就把方案从「一块屏加个支架」推向了「一个会转的结构，屏挂在上面」。
做了哪些工程
01
旋转组件
每一层坐在自己的驱动轴上。弧形形态这个平台用 1280 × 320mm 的双面层、伺服驱动，标准范围是 6 到 12 层。这个项目选 8 层，是按大堂层高和整体比例定的。
02
双面显示
每层正反两面都是屏，转到哪一面都不空。在一个有多条进入路线的大堂里，这比单纯堆面积更重要 —— 不用先挑一个主视角，再围着它做设计。
03
控制层
方向、速度、停位逐层编排，控制层把机械角度和画面对齐。这就是「会转的塔」和「会表演的塔」的差别：波浪、错层、逐层揭示，都是编排出来的，不是转起来碰巧好看。
04
检修通道
显示层可拆。载荷路径、走线和检修路线从一开始就当成设计约束 —— 旋转结构上，事后再补的检修通道通常等于没有检修通道。
这个项目常被问到的
- 为什么每层独立转，而不是整塔一起转？
- 整体转只能转圈。逐层独立才能让塔「摆一个状态」—— 对齐成一个连续曲面、错开成阶梯螺旋、或者让一次揭示沿着塔身走上去或走下来。
- 旋转塔的「双面」是什么意思？
- 每层正反两面都是屏，转的时候没有背面。等于每层显示面积翻倍，也不用去挑一个主观看方向 —— 在有多条动线的空间里这一点很关键。
- 旋转塔怎么检修？
- 显示层可拆，检修通道从设计之初就当成约束，不是事后想办法。拆层、走线和进人的路线是一起做出来的。
- 层数可以改吗？
- 6 到 12 层是这个平台的标准范围。超过 12 层就从标准配置变成工程定制，因为转动惯量、主轴受力和检修条件都变了。
项目评审边界
以上为已交付项目的公开描述，文中数值为该配置的参考值。最终尺寸、载荷、运行参数与责任划分以各项目的工程文件为准，不构成对其它项目的承诺。
